序号 | 项目 | 参数 | 备注 |
1 | 包装效率 | 10～20托/小时 |
|
2 | 转台承重 | 2000kg |
|
3 | 出货输送速度 | 12m/min |
|
4 | 整机功率/电压 | 2.5kw/380v AC 50/60HZ |
|
5 | 转台高度 | ≥500mm | 可根据输送线高度设计 |
6 | 整机重量 | 1100kg |
|
7 | 托辊有效长度 | 1350mm |

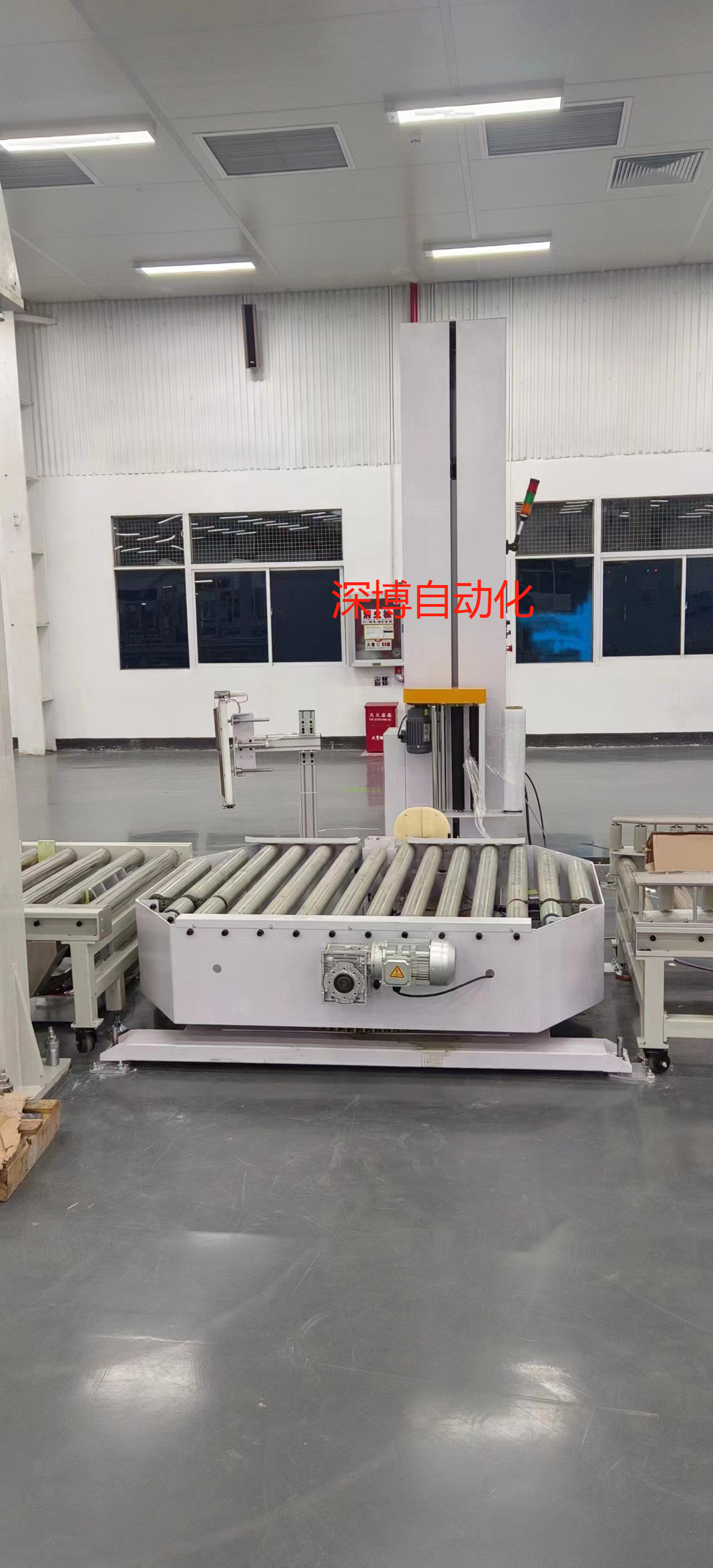

（1）转盘部件
由出货输送机及转台组成：
转台采用全封闭结构，出货输送机采用辊筒输送方式（可选）；
转盘采用回转支承传动 ;
转台回转直径： 1820mm
回转支承直径：1120mm根据设备尺寸限定，
转台高度： 500mm±50
转盘转速：6-12rpm,转速变频可调，转台可精确定位
转台电机： 功率：0.75kw
辊筒输送速度： 12m/min
输送减速机：功率：0.75kw
⑵升降立柱：
整体电器柜外观采用静电喷塑工艺，外观美观大方
膜架上下传动采用链条结构，运转平稳
链条结构，链条选用08B标准滚子链
升降速度：0-5m/min, 升降速度变频可调
升降电机：功率：0.37 kw 交流
（3）膜架系统：
预拉伸膜架：最大拉伸比为1:2.5，自动送膜，送膜速度可调。
出膜方便，一拉即可膜架自动停止运转。
交流送膜电机：功率：0.37kw
断膜采用电加热断膜方式，方便可靠，断膜气缸自动进行拂膜动作。
夹膜装置与膜接触部分采用耐磨、弹性良好的材料。
动力辊筒输送，滚筒碳钢镀锌
辊筒直径76mm
辊筒长度1350mm
辊筒间距不大于70mm
输送电机0.75KW
输送速度0-12m/min变频可调
（4）电控系统：
系统由PLC控制，用触摸屏设置参数。
缠绕包装层数、包装次数层数任意可调，缠绕速度变频可调。
光电感测高度，所有光电开关支架均有足够强度，保证长期使用不变形。转台、膜架升降均采用无级变频调速，便于控制包装效果。
